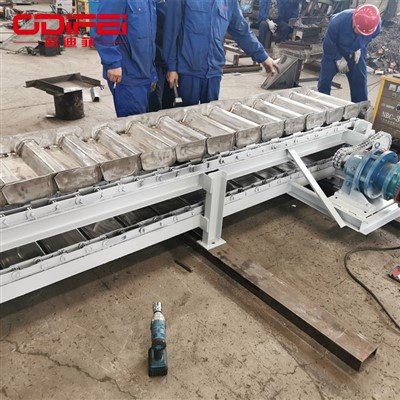

Plitalar zanjiri oziqlantiruvchi



Plitalar zanjirli oziqlantiruvchi og'ir narsalarni tashishda ishlatiladi va ko'pincha turli xil mototsikllarda, avtomobil yig'ish konveyer liniyalarida va payvandlash konveyerlarida, turli tormozlarda, dvigatel zanjirli konveyerlarda, boshlang'ich zanjirli konveyerlarda, magnit eshik zanjirli konveyerlarda, Generator zanjirli konveyerda, payvandlash mashinasi zanjirli konveyerda va boshqa yig'ilishlarda qo'llaniladi. Konveyer - mototsikl zanjirli plastinka konveyerli transport vositalarini ishlab chiqaruvchilar va yig'uvchilar uchun ajralmas uskuna. Yig'ish liniyasining ishlashi orqali zavodni yig'ish jarayoni samarali tarzda sozlanishi va har bir jarayonni oqilona taqsimlash mumkin; onlayn tekshirish va sinov konveyerga o'z xohishiga ko'ra qo'shilishi mumkin. Avtomatik ravishda maxsus mashinalarni yig'ish, samarali mahsulot sifatini nazorat qilish va uskunalarning ish holati monitoringini amalga oshirish va zamonaviy yirik{3}}ishlab chiqarish uchun zarur kafolatlarni taqdim etish. Plitalar zanjiri oziqlantiruvchisi tashish vositasi sifatida katta-bog'li igna tsilindrni bükme plastinka zanjirini qabul qiladi, siklik o'zaro ishlash uchun metall panelni tortadi va zanjirli plastinka uzatish liniyasining tezligi sozlanishi.





1. Traktsiya zanjiri: pitch plastinka tipidagi pin rulonli zanjir yordamida, ilmiy issiqlik bilan ishlov berishdan so'ng, u yaxshi aşınma qarshilik, yuqori kuchlanish kuchi va uzoq xizmat muddatiga ega;

2. Zanjir plitasi: Shtamplash yiv tanasi qabul qilinadi, material yanada barqaror va materialning oqishini kamaytirish uchun yiv tanasining pastki plitasi yoy bilan qoplangan;

3. Drayv: Dvigatel tezlikni tartibga soluvchi vosita-dan foydalanishi mumkin, ish tezligini sozlash va sekin tezlashtirish yoki sekinlashuvni qo'lda boshqarish mumkin. Tezlik 0,3 ~ 0,5 m / min, ko'proq ishlatiladi va barqaror ishlaydi, shuning uchun tashish hajmini yanada oqilona tanlash mumkin;

4. Joylashtirish shakli: har xil, gorizontal va qiya joylashuv.

5. Tashish uzunligi: odatda 5-20 metr, talabga muvofiq moslashtirilgan.

6. Nishab burchagi: lamel konveyer odatda 20 darajadan oshmaydi. Nishab burchagi nisbatan katta bo'lsa, zanjirli chelak konveyerini tanlash mumkin.

7. Yuqori haroratli materiallarni tashish mumkin, harorat 1000 darajadan oshmaydi;





Model	Imkoniyatt/h	Materialning o'lchami mm	Tezlik  m/ s	Tashish uzunligi m	motor	Tashish uzunligi m	QuvvatKVt	Reduktor
BL400	20	130	0. 8-3		JZT-31-4		2.2	JZQ250
				>10-20	32-4	>10-20	3	350
				>20-30	41-4	>20-30	4	350
				>30-40	42-4	>30-40	5. 5	400
BL500	25	150	0. 8-3		32-4		3	350
				>10-20	41-4	>10-20	4	400
				>20-30	42-4	>20-30	5. 5	400
				>30-40	51-4	>30-40	7. 5	500
BL650	35	200	0. 8-3		41-4		4	400
				>10-20	42-4	>10-20	5. 5	500
				>20-30	51-4	>20-30	7. 5	500
				>30-40	52-4	>30-40	10	650
BL800	55	280	0. 8-3		42-4		5. 5	500
				>10-20	51-4	>10-20	7. 5	650
				>20-30	52-4	>20-30	10	650
				>30-40	61-4	>30-40	13	750



E'tibor berish kerak bo'lgan masalalar:

1. Ushbu uskuna asosan kuchli aşınma va yuqori haroratli materiallarni tashish uchun ishlatiladi.

2. Quvvat blokini zanjirli chelak mashinasining boshida, chap va o'ng tomonida o'zgartirish mumkin.

3. Tashish tezligi 8 ~ 10 m / min bo'lishi kerak, juda past tashish qobiliyatiga ta'sir qiladi, juda baland shovqin ko'taradi va aşınma ortadi.









Plitalar zanjiri oziqlantiruvchi bosh g'ildiragi qurilmasi, o'lchovli plastinka zanjiri moslamasi, quyruq g'ildiragini kuchlanish moslamasi, materialni yo'naltiruvchi himoya moslamasi, ramka va haydash moslamasidan iborat.

1. Haydash moslamasi: Plitalar zanjiri oziqlantiruvchi tezligi odatda 0,5 m / s dan oshmaganligi sababli, Plitalar zanjiri oziqlantiruvchi qurilmasi asosan vosita va reduktor kabi uzatish tuzilishini qabul qiladi, shuning uchun u to'g'ridan-to'g'ri o'zaro faoliyat slayder muftasi va Plitalar zanjiri oziqlantiruvchi bilan bog'lanishi mumkin. Bosh g'ildirak milining ulanishi bosh g'ildiragi qurilmasining tuzilishini soddalashtiradi, ishlab chiqarishni, o'rnatishni va sozlashni osonlashtiradi va xarajat ham past bo'ladi va u bitta tezlikka ega bo'lgan yagona haydovchi qurilmadir.

2. Quyruq g'ildiragini kuchlanish moslamasi: Qurilma quyruq g'ildiragi mili, ikkita quyruq tishli, bir juft kuchlanish vintlari va boshqa aksessuarlardan iborat vintli kuchlanish moslamasini qabul qiladi. Kirish tishli tishli (shu jumladan, markaz) tishli tishli valda ikki tomonlama rulmanlar tomonidan quvvatlanadi, bu tortish zanjiri tishli zanjir atrofida aylanganda qarshilik koeffitsientini kamaytirishi mumkin. Tishli tishlari va tortish zanjirining to'g'ri bog'lanishini ta'minlash uchun tishli tishlar sozlanganda, tishli tishlarning holati va tortish zanjiri bo'g'inlari avtomatik ravishda sozlanishi mumkin. ishlash.

3. Plitalar zanjiri qurilmasi: BL Plitalar zanjiri oziqlantiruvchida ishlatiladigan zanjir parcha zanjiri va milning uchlarida o'rnatilgan rulolar bilan shtamplash zanjiri. Roliklar tashqi zanjir qismlarining tashqi tomoniga o'rnatiladi. Roliklar faqat pastki plastinkadagi yukni qo'llab-quvvatlaydi va ularning tizimli o'lchamlari mos ravishda kichikroq. , shuning uchun tortish koeffitsienti kichikroq bo'lib, haydovchi va tortish yuklarini kamaytiradi. Söndürme va issiqlik bilan ishlov berishdan so'ng, zanjir katta yuk ko'tarish qobiliyatiga va kuchli kuchlanish kuchiga ega; zanjirli plastinka qo'shma sleeve qotishma po'latdan yasalgan, karbürlangan, söndürülmüş, maydalangan va yuqori aşınma qarshilikka ega; o'lchovli plastinka idishi: o'lchovli plastinka idishi Plitalar zanjiri oziqlantiruvchining yuk ko'taruvchisidir. Komponentlar shtamplangan va qalin po'lat plitalar bilan shakllangan, yuqori shakli va o'lchov aniqligi, kichik kümülatif xatolar va yurish paytida tarozilar og'ishmaydi.

4. Rack: Rack standartlashtirilgan ishlab chiqarishni qabul qiladi, bu nafaqat ishlab chiqarish jarayonini standartlashtiradi, balki qo'lda xatolardan kelib chiqadigan xatolardan qochadi, mahsulotlarning sifat tezligini yaxshilaydi, xarajatlarni tejaydi va iqtisodiy foydani yaxshilaydi.





Ushbu mashina gorizontal va vertikal ravishda egilgan (60 darajadan kam yoki teng qiyalik) joylashtirilishi mumkin, turli xil chang va quyma materiallarni, masalan, tsement klinkeri, koksni tushirish, temir cürufu, ruda, ohaktosh va boshqa yuqori{1}}haroratli quyma materiallarni tashish uchun mos keladi. Yuqori haroratga chidamlilik, aşınma qarshilik, quyma materiallarni tashish mumkin va boshqa xususiyatlar boshqa konveyerlarga qaraganda yaxshiroqdir. Bitta mashinaning tashish uzunligi 150 metrdan oshib ketishi mumkin va uzoq masofaga tashish materiallarining birlik og'irligi-2000kg/m³ ga yetishi mumkin. Asosan metallurgiya, po'lat, kokslash, qurilish materiallari, kimyo va boshqa sohalarda qo'llaniladi.





Masalan: qozon kuli, tsement klinkeri, cüruf, koks, ezilgan tosh va boshqalar, ayniqsa yuqori haroratli, katta hajmli, katta blokli, o'tkir o'tkir burchakli va kuchli silliqlashli ba'zi materiallar.







1. Chuqur Plitalar zanjiri oziqlantiruvchi o'zining ishlab chiqarish shartlarini hisobga oladi. Turli sohalarda shlakli konveyerlarning qo'llanilishi har xil. Avtomobillar va maishiy texnika kabi yirik elektromexanika sanoati uchun ogʻir{3}}plitalar zanjirli oziqlantiruvchilar, oziq-ovqat va elektronika kabi tarmoqlar esa engil zanjirli konveyerlarni tanlashi kerak.

2. Chuqur Plitalar zanjiri oziqlantiruvchisi tashish materiallariga bo'lgan talablarni aniqlaydi. Plate zanjirli oziqlantiruvchi zanjir plitasi polipropilen, polietilen, asetal, neylon, zanglamaydigan po'lat va boshqalardan tayyorlangan; Plitalar zanjiri oziqlantiruvchi ramkasi zanglamaydigan po'latdan, yuqori{3}} mustahkam alyuminiy qotishmasidan, uglerodli po'lat plitalarning egilishidan, uglerod po'lat kanalidan va boshqalardan iborat bo'lib, siz tashayotgan materialning xususiyatlariga mos varaq materialini tanlang.

3. Chuqur Plitalar zanjiri oziqlantiruvchisi tashish yo'nalishini aniqlaydi. Turli xil tashish yo'nalishlariga ko'ra, plastinka zanjiri oziqlantiruvchi chiziqli fosfor plastinka konveyer liniyasiga, ko'tariladigan fosfor plastinka konveyeriga, burilish plastinka zanjiri oziqlantiruvchisiga, vertikal fosfor plastinka konveyeriga, kavisli fosfor plastinka konveyeriga, konveyer yo'nalishi bo'yicha konveyerni to'plash va hokazolarga bo'linadi. saytning xususiyatlari.

4. ning asosiy parametrlarini aniqlang. Konveyerning kengligi, balandligi, oralig'i, uzunligi, tashish tezligi va tashish hajmi ishlab chiqaruvchining ehtiyojlariga qarab o'rnatilishi mumkin.



Apron konveyerlarining turlari:

Og'ir apronli konveyer:Oziqlantiruvchi zarrachalar hajmi 1000 mm dan past bo'lgan blokli materiallarni qisqa masofaga tashish uchun javob beradi.

O'rta apronli konveyer:zarrachalar hajmi 400 mm dan kam bo'lgan blokli materiallarni qisqa-masofaga tashish, zichligi 2400kg/m³ dan kam, blok og'irligi 500kg dan kam va harorat 400 darajadan past bo'lgan materiallarni tashish uchun javob beradi.

Yengil apronli konveyer:Oziqlantiruvchi zarrachalar hajmi 160 mm dan kam bo'lgan blokli materiallarni qisqa-masofaga tashish, zichligi 1200kg/m³ dan kam, blok og'irligi 140kg dan kam va harorat 350 darajadan past bo'lgan materiallarni tashish uchun javob beradi.









(1) Masshtabli konveyerning umumiy kengligi: b=650mm, 800mm, 1000mm, 1200mm, 1500mm, 2000mm; Ular orasida b=800mm, 1000mm va 1500mm keng tarqalgan;

(2) Tashiladigan bitta ob'ektning og'irligi: odatda 75 kg, * 120-150 kg gacha;

(3) Konveyer uzunligi: odatda 60-120 m, * 200 m gacha;

(4) Konveyer ekspress seriyasi: v=0.8, 0,96, 1,2, 1,5, 1,8, 2,4, 3,0m/min;

(5) Konveyerning ko'tarilish balandligi: h=2.2-4.5m, * 10m gacha;

(6) Har xil materiallar uchun konveyerning ruxsat etilgan moyillik burchagi 25 daraja;

(7) Konveyer ustaxonada yoki ochiq erga o'rnatilganda, qaytib keladigan shkala plitasining akkord tepasidan erga qadar bo'sh joy balandligi 200 mm dan kam bo'lmasligi kerak; Chuqurga o'rnatilganda, bo'shliq balandligi 300 mm dan kam bo'lmasligi kerak. Muayyan sharoitlarda va ma'lum tashqi sharoitlar bilan chegaralangan bo'lsa, bo'sh joy balandligi kerak bo'lganda aniqlanishi mumkin.













1. Plitalar zanjiri oziqlantiruvchining uzatish zanjiri eskirgan yoki yo'qligini muntazam tekshirib turing. Agar biron bir anormallik bo'lsa, uni o'z vaqtida o'zgartiring.

2. Plitalar zanjiri oziqlantiruvchi zanjir plitalarining bog'lovchi murvatlari mahkamlanganligini tekshiring. Agar ular bo'shashgan bo'lsa, ular o'z vaqtida tortilishi kerak.

3. Plitalar zanjiri oziqlantiruvchining uzatish zanjirining kuchlanishini tekshiring. Juda bo'sh va juda qattiq rulmanning aşınmasına olib keladi.

4. Zanjirli konveyer reduktorining moylash moyini qo'shish kerakligini muntazam tekshirib turing.

5. Plitalar zanjiri oziqlantiruvchisida zanjir tiqilib qolishi va hokazolarga osonlikcha olib kelishi mumkin bo'lgan begona moddalar bo'lmasligi va o'z vaqtida tozalanishi kerak.

6. Tez-tez ishga tushirish, ortiqcha yuklash va toʻliq-yuklab ishga tushirish taqiqlanadi.





Soqol nuqtasining joylashuvi	Yog 'yog'ining nomi	Moylash davri
Bosh va quyruq milya podshipniklari	ZG-3 kaltsiy asosli moy	oyda bir marta
Vintli kuchlanish moslamasining yo'riqnomasi	ZG-3 kaltsiy asosli moyni burang	oyda bir marta
Rolikli zanjir	ZG-3 kaltsiy asosli moy	har 10 kunda bir marta
elektr motor	Ishlab chiqaruvchining ko'rsatmalariga muvofiq parvarish qiling
Zanjir roliklarini torting	ZG-3 kaltsiy asosli moy	har 15 kunda bir marta





Mumkin bo'lgan nosozliklar	Asosiy sabab	Yo'q qilish usuli
Dvigatel yuki juda katta	Katta blok tiqilib qolgan, mufta konsentrik emas	Oziqlantirish miqdorini kamaytiring, katta qismlarni tozalang, koaksiyallikni sozlang
Konveyer zanjirining og'ishi	Bosh va quyruq tishlari parallel emas	Quyruq moslamasining vintini sozlang
Viteslarning to'rning ishdan chiqishi	pinion kiyimi	Drayv uzatmasini almashtiring
Rulman harorati juda yuqori	Yog 'yog'ining etishmasligi, yog'dagi axloqsizlik, noto'g'ri sozlash, podshipnikning zichligi va boshqalar.	1. Yoqilg'i quying va podshipnikni tozalang 2. Sozlash yoki ta'mirlash





Sotishdan oldingi{{0}xizmat:

• Mijozlarni mos uskuna modelini tanlashga yo'naltiring.
• Mijozlar uchun saytni rejalashtirish, oqilona jarayonlar va echimlarni loyihalash uchun muhandislik va texnik xodimlarni ishlab chiqarish maydonchasiga o'z vaqtida yuboring.
• Biz investorlarning turli ehtiyojlarini qondirish uchun mijozlarning maxsus ehtiyojlariga muvofiq mahsulotlarni loyihalashimiz va ishlab chiqarishimiz mumkin



Sotuvdagi xizmat:

• Zavoddan chiqishdan oldin mahsulotlarni qattiq tekshirish
• Shartnoma bo'yicha jo'natiladi



Sotishdan keyingi-xizmat:

• Kompaniyamiz tomonidan sotiladigan uskunalarning asosiy kafolat muddati bir yil (inson omillari, yoqilg'i omillari yoki chidab bo'lmas tabiat hodisalari va zaif qismlar kafolat bilan qoplanmaydi: yonilg'i quyish moslamalari, nasos kallaklari, fotosensitiv ko'zlar va boshqalar).
• Agar uskunaning ishdan chiqishi inson omillaridan kelib chiqqan bo'lsa, xarajat zavod narxiga muvofiq olinadi.
• Kafolat bildirishnomasini olganingizdan so'ng, muammolarni hal qilish uchun 2 soat. 24 soat ichida texnik ko'rsatmalarga javob bering.







Zhengzhou Odifei Machinery Equipment Co., Ltd. kompaniyasi 17 yil davomida transport uskunalariga e'tibor qaratdi. Uning asosiy biznesi: spiral tebranishli vertikal lift, shlakli oziqlantiruvchi, plastinka zanjirli oziqlantiruvchi, lamelli konveyer, plastinka zanjirli oziqlantiruvchi, katta burchakli plastinka zanjirli oziqlantiruvchi, vintli konveyer Konveyer, zanjirli chelakli konveyer, TD kamarli paqirli elevator, TH halqali zanjirli chelakli elevator, NESE chelakli elevator va boshqa to'liq chelakli elevator. liftlar. TD75 Plitalar zanjirli oziqlantiruvchi (yoki Plitalar zanjirli oziqlantiruvchi), mobil konveyer, Katta egilish burchagi qovurg'ali plastinka zanjirli oziqlantiruvchi; vintli konveyer, milsiz vintli konveyer; engil, o'rta va og'ir Plitalar zanjirli oziqlantiruvchi; zanjirli chelakli konveyer mashinasi, SCD olukli klinker konveyer; gorizontal er-xotin shaftli mikser; engil, o'rta va og'ir plastinka oziqlantiruvchi; GZG vosita tebranish oziqlantiruvchi; trommel ekran, milsiz trommel ekran;

2010-yilda kompaniyamizning ilmiy-tadqiqot guruhi resurslarni qayta ishlash sanoatiga kirdi va ketma-ket maishiy chiqindilarni qayta ishlash po'stlog'i konveyerlarini, maishiy chiqindilarni saralash va saralash uchun shaftsiz trommel ekranlarni, qurilish chiqindilarini to'ldiruvchi va elektr yoyli pechkali hurda konveyerlarini ishlab chiqdi, bu nafaqat ijtimoiy resurslarni yaratibgina qolmay, balki atrof-muhitga ham ijobiy ta'sir ko'rsatadi. qayta ishlash sanoati zanjiri.

Zhengzhou Odifei Machinery Equipment Co., Ltd. doimiy ravishda mukammallik ruhida texnologik innovatsiyalarni amalga oshirdi va bir nechta amaliy yangi mahsulotlarni ishlab chiqdi. Mahsulot dizayni ilg'or, ishlab chiqarishda yaxshi, ishlashda ishonchli, xalqaro ilg'or darajaga ega, uyda va chet elda yaxshi sotiladi va sanoat yetakchisi bo'lishni maqsad qiladi!





Savol: Siz zavodmisiz yoki savdo shirkatisiz?

Javob: Biz 2007 yilda tashkil etilgan zavodmiz, spiral tebranish vertikal lifti, shlakli oziqlantiruvchi, plastinka zanjirli oziqlantiruvchi, lamelli konveyer, plastinka zanjirli oziqlantiruvchi, katta burchakli plastinka zanjirli oziqlantiruvchi, vintli konveyer konveyer, zanjirli paqirli konveyer, TD kamarli paqirli konveyer va rozetkali elevator ishlab chiqarishga ixtisoslashgan.



Savol: Zaxira qismlar haqida nima deyish mumkin?

Javob: Biz har doim ehtiyot qismlarni arzon narxlarda taqdim etamiz va mashinani sotib olganingizda sizga ehtiyot qismlar ro'yxatini beramiz.



Savol: Yetkazib berishdan oldin mashinani sinab ko'rasizmi?

Javob: Ha, biz etkazib berishdan oldin har bir mashina va ishlab chiqarish liniyasini sinovdan o'tkazamiz va sizga ishlaydigan videoni yuboramiz. Yetkazib berishdan oldin biz bilan ham tekshirishingiz mumkin.



Savol: Ushbu Plitalar zanjiri oziqlantiruvchi yuqori haroratga chidamli bo'lishi mumkinmi?

Javob: Ha, yuqori harorat 1000 darajadan past bo'lgan materiallarni tashish mumkin. Iltimos, mijoz bilan bog'lanib, materialning xususiyatlarini, tashish hajmi va tashish uzunligini va hokazolarni tushuntiring. Rahmat.

Savol: Plitalar zanjiri oziqlantiruvchi po'lat quyish zavodida ishlatilishi mumkinmi?

Javob: Ha, Plitalar zanjiri oziqlantiruvchi temir va po'lat, tog'-kon sanoati, qurilish materiallari, metallurgiya, ko'mir, kimyo sanoati va boshqalar kabi o'tkir, issiq, katta hajmli va korroziv materiallarni tashish uchun ideal uskunadir.











1. Iltimos, material nomini, o'ziga xos og'irlikni, zarracha hajmini va boshqalarni ko'rsating

2. Boshqa belgilar mavjudmi: yopishqoqlik, harorat, korrozivlik va boshqalar?

3. Tashish uzunligi, gorizontal tashish yoki moyil tashish?

4. Tashish quvvati / soat



Agar siz Plitalar zanjiri oziqlantiruvchisiga qiziqsangiz, iltimos, 24 soat ichida biz bilan bog'laning!
