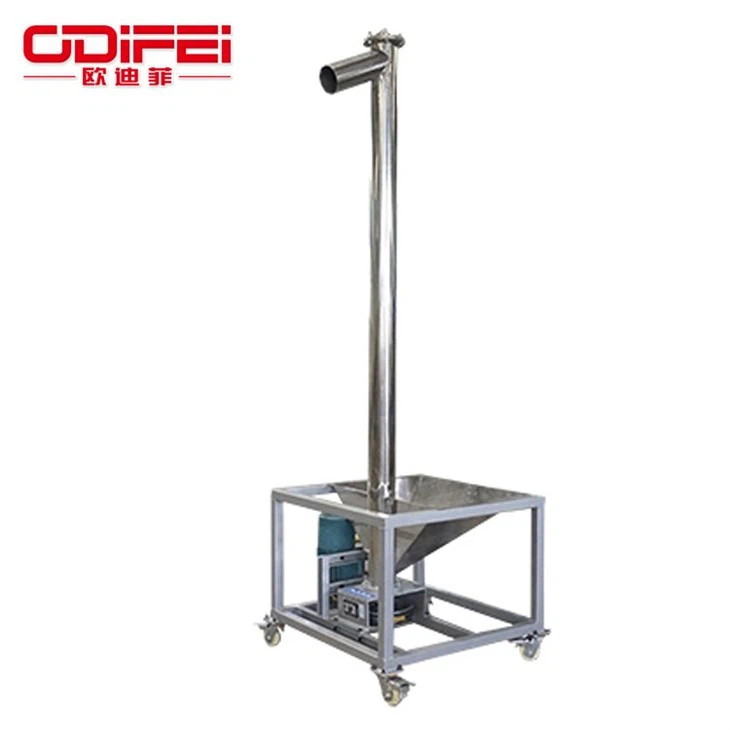

Vertikal vintli konveyer

Vertikal vintli konveyer

Vertikal vintli konveyer, tashish ishlarini bajarish uchun tashiladigan materialni qattiq korpus bo'ylab harakatlantirish uchun aylanadigan vintni ishlatadi. Bosh va quyruq podshipniklari korpusning tashqi tomoniga o'tkaziladi. Osilgan podshipnik changga chidamli sızdırmazlık qurilmasi-bo'lgan toymasin podshipnikni qabul qiladi. Chang metallurgiyasi, tsementni tashish uchun kigizli rulmanli buta yordamida va osilgan mil va vintli mil o'rtasida toymasin blokli aloqa.





Vertikal vintli konveyerning afzalliklari:

1. Materialni vertikal yuqoriga ko'tarish, boshqa turdagi lift konveyerlariga qaraganda kamroq joy talab qiladi.

2. Vertikal ko'tarish balandligi 8 metrga, tashish hajmi esa soatiga 9-140 kubometrga yetishi mumkin.

3. Tez va bir tekis etkazib berishni ta'minlash uchun butun mashina kichik o'lchamli va aylanish tezligi yuqori.

4. Chiqarish uchi tozalash moslamasi bilan jihozlangan, butun mashina past shovqin va kuchli moslashuvchanlikka ega va kirish va chiqish joyi moslashuvchan.

5. Paqirli elevator bilan taqqoslaganda, vertikal vintli elevator ixcham umumiy o'lchamga ega va uni saqlash osonroq.

Vertikal vintli konveyerning kamchiliklari:

Konveyer burchagi 90 daraja bo'lgani uchun va vintli konveyerning moyillik burchagi 5 darajaga ko'tarilganligi sababli, tashish samaradorligi 15% ga kamayadi, shuning uchun kamchilik - tashish hajmi kichik.

LS turi	100	160	200	250	315	400	500	630	800	1000	1250
GX turi			200	250	300	400	500
Diametri (mm)	100	160	200	250	315	400	500	630	800	1000	1250
qadam (mm)	100	160	200	250	315	355	400	450	500	560	630
tezlik (d/daq)	140	120	90	90	75	75	60	60	45	35	30
Imkoniyat QΦ=0.33(m³/soat)	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
Quvvat Pd 1=10m(KVt)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
Quvvat Pd 1=30m(KVt)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
tezlik (d/daq)	120	90	75	75	60	60	45	45	35	30	20
Imkoniyat QΦ=0.33(m³/soat)	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
Quvvat Pd 1=10m(KVt)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
Quvvat Pd 1=30m(KVt)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
tezlik (d/daq)	90	75	60	60	45	45	35	35	30	20	16
Imkoniyat QΦ=0.33(m³/soat)	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
Quvvat Pd 1=10m(KVt)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
Quvvat Pd 1=30m(KVt)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
tezlik (d/daq)	75	60	45	45	35	35	30	30	20	16	13
Imkoniyat QΦ=0.33(m³/soat)	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
Quvvat Pd 1=10m(KVt)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
Quvvat Pd 1=30m(KVt)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

1. GX turi:Vida diametrining ettita spetsifikatsiyasi mavjud, ular orasida 150, 200, 250, 300, 400, 500, 600 mm. Gorizontal yoki egilish burchagi 20 darajadan kam boʻlgan-bir tomonlama tashish uchun mos keladigan tashish tizimi.

2. LS turi: TheLS tipidagi Luo Xuoh press konveyeri GX tipidagi Vertikal vintli konveyerning o'rnini bosuvchi mahsulotdir. Vint diametri 100-1250 mm, o'n bitta texnik xususiyat mavjud va haydash rejimi ikkita shaklga ega: bitta-oxirgi disk va ikki{7}}oxirgi. LS tipidagi vintli oziqlantiruvchi uzunligi har 0,5 m ni tashkil qiladi va mos keladigan tashish tizimi saytning turli ehtiyojlariga qarab tuzilishi mumkin. GX tipidagi Vertikal vintli konveyer singari, u gorizontal yoki eğimli burchak bilan 20 darajadan past bo'lgan bir tomonlama tashish uchun ishlatiladi.



Vertikal vintli konveyer quvur shaklidagi korpusdan iborat bo'lib, pastki qismi gorizontal vintli oziqlantiruvchining chiqishiga ulangan, pastki qismi yuqorida aytib o'tilgan tangensial kirish joyiga ega bo'lgan, ustki qismi qiya chiqish joyiga ega va uchlari har bir tashish trubkasi bo'limida payvandlanadi. vtulkalar va konveyerning umumiy balandligi talab qilinadigan joylarda bir nechta Oraliq ilgich podshipniklari.

Haydash moslamasi: yuqori haydash shaklini qabul qiling. Dvigatel asosiy mashinaning boshiga o'rnatiladi va quvvat kamar orqali asosiy milga uzatiladi va shu bilan vintni ishga tushiradi.

Spiral: spiral pichoqning sirt turi vertikal vintli konveyer tomonidan uzatiladigan turli xil materiallarga ko'ra qattiq sirt turi, kamar turi sirt turi, pichoq sirt turi va boshqa turlarni o'z ichiga oladi.

Rulman: Vertikal vintli konveyerning vintli mili material bilan vida eksenel reaktsiya kuchini berish uchun materialning harakat yo'nalishining oxirida surish podshipnikiga ega. Mashinaning uzunligi uzun bo'lganda, oraliq osilgan rulman qo'shilishi kerak.

Ozuqa novdasi: Olukning materiali uglerodli po'lat va zanglamaydigan po'latdir, lekin odatda qalinligi 2 dan 4 mm gacha bo'lgan yupqa po'lat plitalardan yasalgan. Kesmaning ikki yon devori - vertikal, pastki qismi esa yarim dumaloq.



Vertikal vintli konveyer quyma zichligi 1,3t/m3 dan kam yoki unga teng bo'lgan chang, donador va yopishqoq bo'lmagan quruq materiallarni vertikal yoki katta egilish burchaklarida, masalan, don, yog 'kepagi, ozuqa, kimyoviy xom ashyo, tsement va boshqalarni tashish uchun javob beradi. Materialning harorati odatda 80 darajadan oshmasligi kerak.

Vertikal vintli konveyerlar quyidagi materiallarni ko'tarishda samaraliroqdir:

1. Kukundan donadorgacha

2. Erkin oqim biroz sekinlashadi

3. O'rtacha zichlik - 10PCF dan 50PCF gacha

4. Namlik darajasi past bo'lganda quriting

5. Aşındırıcı bo'lmagan-yozuvchi

6. Mo'rt emas yoki oson parchalanmaydi

7. Tez buziladigan-

8. Vertikal tashish balandligi 8 metrgacha





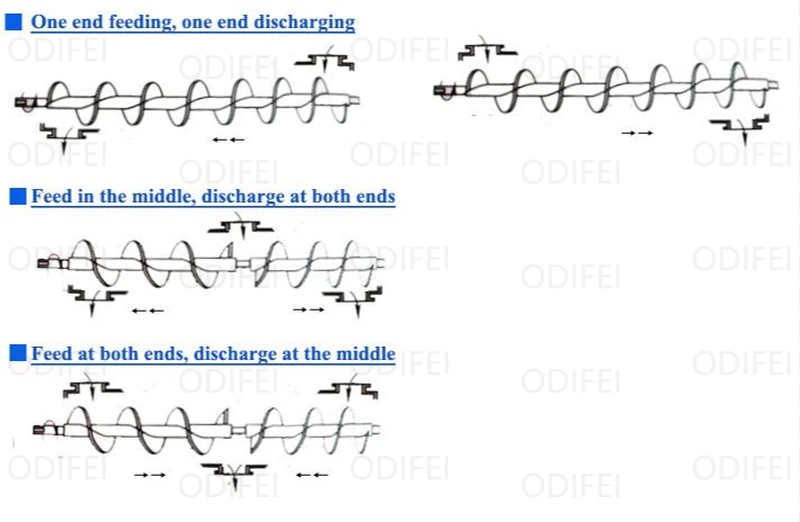

Saytdagi ish sharoitlariga ko'ra, Vertikal vintli konveyerni tashish usullari quyidagilardir. Maxsus holatlarda, iltimos, eng mos echimni topish uchun savdo xodimlarimiz bilan bog'laning. Chuqur Vertikal vintli konveyerni tanlashda quyidagilarga e'tibor bering.











Vertikal vintli konveyerning ustki qismi podshipniklar bilan quvvatlanadi, ularning ko'pchiligida ikkita bir-qatorli konusli rulmanli podshipniklar ishlatiladi. Ushbu rulmanni o'rnatayotganda, muammolarni oldini olish uchun uni teskari o'rnatmang. Bir qatorli konusli rulman radiusli rulmanga o'xshaydi, lekin kattaroq tashish qobiliyatiga ega, ichki va tashqi halqalarni ajratish mumkin va bo'shliqni sozlash oson. Odatda spiral tishli vallarda, qurt reduktorli vallarda, dastgoh shpindellarida va boshqalarda qo'llaniladi. Konik rulmanlar asosan radial yuklar ustunlik qiladigan kombinatsiyalangan lamel va eksenel yuklarni ko'tarish uchun mos keladi, katta konusning burchaklari bo'lgan konusli rulmanlar esa radial va eksa birlashtirilgan eksa yukiga bardosh berish uchun ishlatilishi mumkin. Ushbu turdagi rulman ajratiladigan podshipnik bo'lib, uning ichki halqasi (shu jumladan, konusli roliklar va qafas) va tashqi halqa alohida o'rnatilishi mumkin. O'rnatish va ishlatish vaqtida podshipnikning radial bo'shlig'i va eksenel bo'shlig'i sozlanishi va-preferentsiyali o'rnatish ham amalga oshirilishi mumkin.

Vertikal vintli konveyerning ish sharoitlari nisbatan yomon; har bir rulman chang bilan o'ralgan va issiqlik o'tkazuvchanligi yaxshi emas. Shuning uchun bunday ish sharoitida oqilona foydalanish va texnik xizmat ko'rsatish ayniqsa muhimdir, shuning uchun quyidagi talablar mavjud:

Vida mashinasi yuklamasdan ishga tushishi kerak va ishga tushirish normal bo'lgandan keyin kirishga kirishi kerak.

Oziqlantirishda kvota bir xil bo'lishi kerak va oziqlantirish miqdori mashinani ortiqcha yuklamaslik uchun mos bo'lishi kerak.

To'xtashdan oldin oziqlantirishni to'xtatish kerak, shunda to'xtashdan oldin korpusdagi materialni tashish mumkin.

Vintlar tiqilib qolmasligi va konveyerga shikast etkazmaslik uchun katta qismlarni uzatiladigan materialga aralashtirmang.

Foydalanish vaqtida har bir komponentning birlashtiruvchi va cheklovchi qismlari bo'sh yoki yo'qligini, quvvatning issiq yoki normal ekanligini tekshiring.

Tezlikni tartibga soluvchi vosita- ishga tushadi, ishlaydi va to‘xtaydi. Uni to'liq bosim bilan yoki past bosim bilan boshlash mumkin. Dvigatel ishga tushirilgandan so'ng, boshqaruv qutisining quvvat tugmachasini yoqing, tezlik tugmachasini asta-sekin sozlang, qo'zg'alish oqimini oshiring va debriyaj tezligini kerakli ish tezligiga asta-sekin oshiring. To'xtash vaqtida tezlikni boshqarish tugmachasini nol holatiga sozlang va keyin motorni sudrab yurishni to'xtating.

1. Uzunlik birikmasi: Vertikal vintli konveyerning balandligi (buyurtma balandligi) oziqlantirish porti va tushirish porti orasidagi masofani 2,5 metrdan 15 metrgacha anglatadi va foydalanuvchi o'z ehtiyojlariga ko'ra tanlashi mumkin.

2. Haydash moslamasi: yuqori haydash turi qabul qilinadi. Dvigatel asosiy mashinaning boshiga o'rnatiladi va quvvat kamar orqali asosiy milga uzatiladi va shu bilan vintni ishga tushiradi.

200-toifa va 250-toifa bitta haydovchi turi bilan ta'minlangan va maksimal konfiguratsion vosita quvvati 15Kw; 315 turi ikkita turdagi bitta haydovchi va ikkita haydovchi bilan ta'minlangan. Dvigatel quvvati 15 kVt dan kam yoki unga teng bo'lsa, bitta qo'zg'aluvchi turi, 15 kVt dan katta bo'lsa, ikki-qo'zg'aluvchi turi qabul qilinadi. Majburiy oziqlantirish moslamasi ishlab chiqaruvchi tomonidan ishlab chiqilishi kerak bo'lgan erga o'rnatilgan haydash moslamasi bilan jihozlangan. Agar foydalanuvchi uni loyihalashtirsa, foydalanuvchi buning uchun javobgardir.

Yetkazib berish hajmini hisoblash formulasi:

Q=8.007•D•3n (m3/n) Formulada: Q=etkazib berish miqdori (m3/n); D=vida diametri (m); n=vida tezligi (d/min).

Dvigatel quvvatini hisoblash formulasi: N=0.015258856Q•r•H (Kw) bunda: N=dvigatel quvvati (Kw); Q=tashuv hajmi (m3/n); r=materialning massa zichligi (t/m3); H=oziq Materiallar porti va material chiqishi orasidagi masofa (m ).
